(캐드) 드림플러스 자주 사용하는 기능설명 (1편)
건설업에서 종사하다 보면 캐드를 자주 사용합니다. 캐드 사용 시 기본기능으로 인해 리습 또는 보조프로그램인 캐드드림플러스를 사용하기도 합니다. 리습을 받아 사용해도 되지만, 대부분의 리습 기능이 드림플러스에 있어 번거로움 없이 사용하기 위해 드림플러스를 구매 후 사용합니다. 1년 비용 부가세 포함 66,000원으로 좋은 효과를 볼 수 있어 저는 리습이 아닌 드림플러스를 사용하고 있습니다. 드림플러스에는 레이어정리, 좌표, 캐드표 엑셀로, 물량산출, 횡단면도 끊기 등 많은 기능이 있습니다. 그중 실무에서 많이 사용하고 있는 기능을 소개해드리겠습니다.
(캐드) 드림 플러스 설치 방법
건설업에 종사를 하게 돼면 오토캐드, zw캐드, z캐드 등 캐드는 필수적으로 사용하게 됩니다.캐드 종류와 상관없이 명령어, 사용법은 각각 비슷하지만, 아직까진 오토데스크 회사의 캐드를 사용
jeonggam.tistory.com
목차
- 레이어 키고 끄기 (LOL, LON, LOF)
- 선택영역만 자르기 또는 클립 하기(EXTR)
- 다중플롯 (MPL)
레이어 키고 끄기 (LOL, LON, LOF)
1) 선택된 레이어만 키기 (LOL)
- 선택된 레이어만 켜집니다

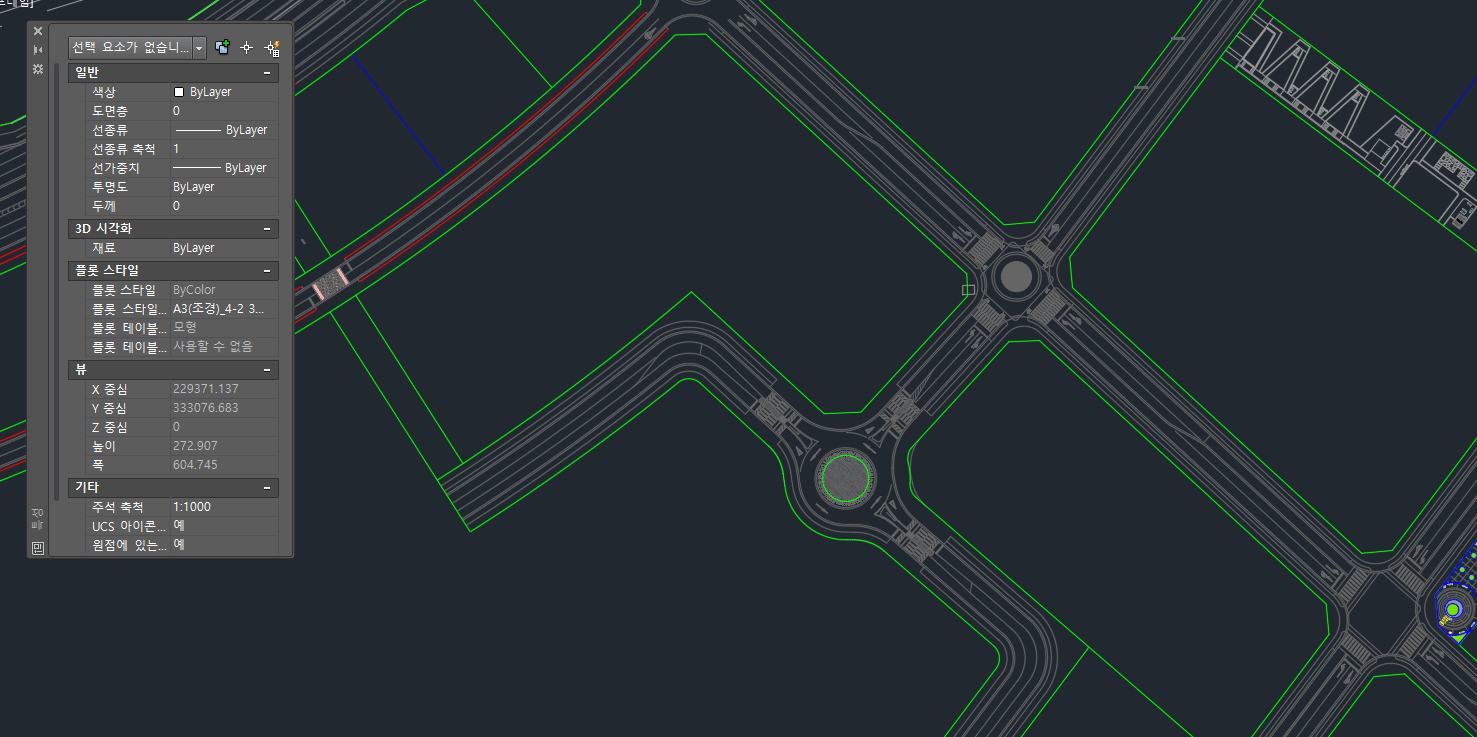

명령어창 LOL -> 보여주고 싶은 객체선택 -> 확인
2) 모든 레이어 켜기 (LOL)
- 모든 레이어 켜기
명령어창 LOL -> 보여주고 싶은 객체선택 -> 확인
3) 선택된 레이어만 끄기 (LOF)
- 선택된 레이어만 꺼집니다
명령어창 LOF -> 보여주고 싶은 객체선택
선택영역만 자르기 또는 클립 하기(EXTR)
1) 선택된 열망만 자르기 (EXTR)
TIP!
TRIM(자르기)와 CLIP(클립)의 차이점
1) TRIM
객체 자체를 영구적으로 삭제
지정한 경계선을 기준으로 실제로 잘라내어 없어짐
2) CLIP
객체가 숨겨질 뿐, 삭제되지 않음
원본 데이터는 남아 있고, 숨겨짐.
정리하자면, TRIM은 실제로 잘라서 지우고!
CLIP은 가려놓는 것입니다!
다중 복사(플롯) (MPL)
1) 다중 복사 (MPL)
순서

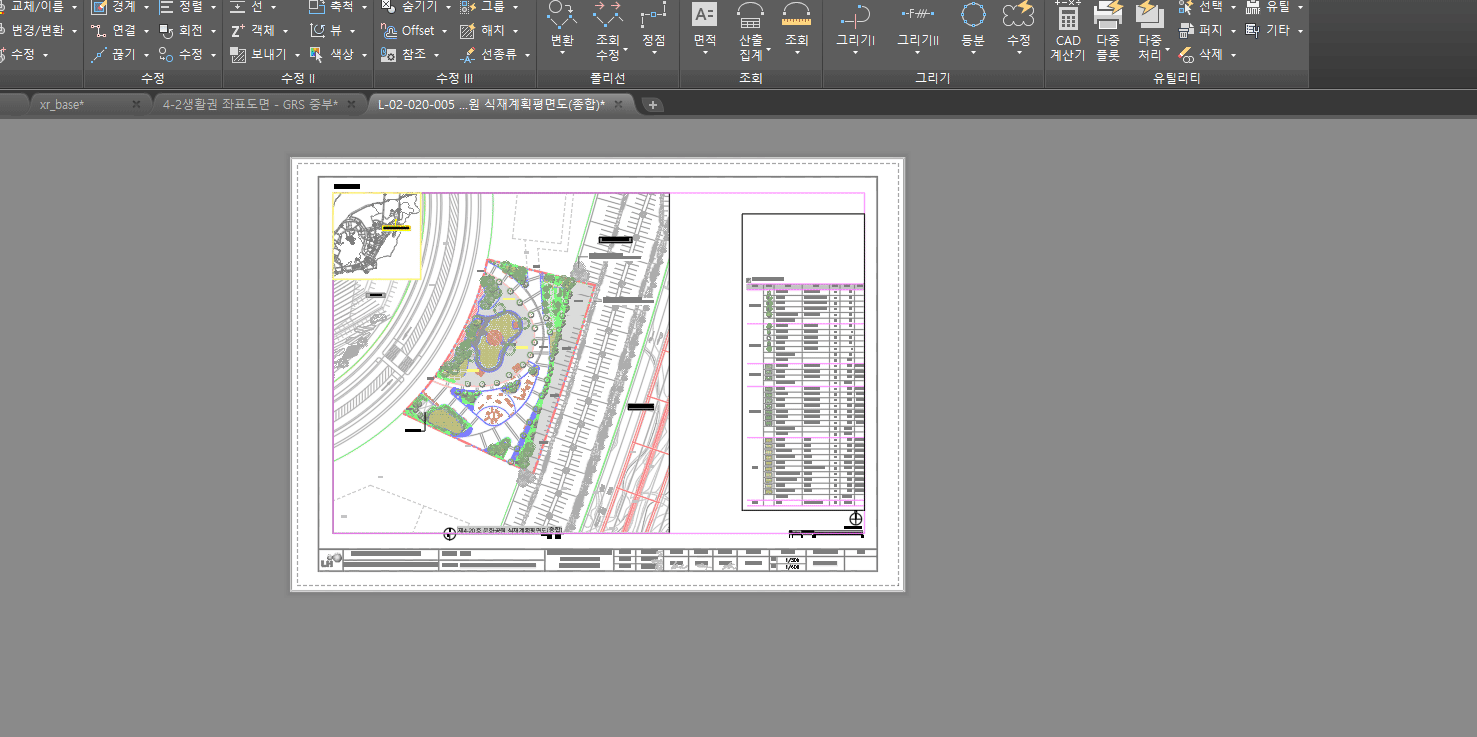

1. 명령어 창 MPL 선택 -> 도곽, 특정 블록 등록 -> 도면 추가 -> 설정 -> 플롯
