(건설업) 캐드(CAD)에서 엑셀로 도면 및 표 욺 기기
캐드에서 엑셀로 도면, 표 등을 욺 기는 방법에 대해 몇 가지 설명드리도록 하겠습니다.
수량산출 시, 수량산출서에 캐드의 이미지를 붙이기 위해서 몇 가지 방법이 있지만 선이 선명하지 않고 이상할 경우가 많아서 제가 쓰는 방법 중 가장 깔끔한 방법을 소개하도록 하겠습니다.
또, 드림프러스를 이용해 캐드표를 엑셀로 가져오는 방법을 소개해드리도록 하겠습니다.
목차
- 캐드도면 엑셀로 욺 기기
- 캐드표 엑셀로 욺 기기
캐드도면 엑셀로 욺 기기
캐드 도면 엑셀로 욺 기기부터 설명드리도록 하겠습니다.
예시도면으로 집수정 상세도를 하나 다운로드하여 봤습니다.
여기서 단면도와 캐드 표를 엑셀표로 간단하고 깔끔하게 욺 기는 방법에 설명드리도록 하겠습니다.
1. 캐드에서 욺 기고 싶은 객체 선택합니다.
캐드로 욺 기고 싶은 원하는 객체를 선택해 주세요.
2. Ctrl + C
CtRL + C를 눌러 복사해 주세요
3. 엑셀창에서 오른쪽 마우스 클릭, 선택하여 붙여놓기
4. 그림 (확장 메타파일) 클릭 후 확인버튼
★ ★ ★ ★ ★ 가장 중요합니다.
5. 그림 자르기
그림을 클릭한 다음 원하는 크기로 자릅니다.
6. 객체 색상 수정
그림을 누른 후 원하는 수정버튼을 눌러 원하는 선들을 원하는 색상으로 바꿀 수 있습니다.
캐드는 검은색 화면이어서 노랑색상이 잘 보이지만, 배경이 흰색일 경우 노랑색상이 잘 안 보입니다.
수정 버튼을 눌러 잘 표현되는 걸 선택하시길 바랍니다. 보통의 밝기 -40% 대비 -20%를 주로 사용하고 있습니다.
7. 따라 해 보기
백번을 봐도 한번 해보는 것보다 못하다는 우리나라 뜻이 있습니다. 말은 아무리 많이 이론적으로 보거나 배워도 실제로 경험하거나 실천해 보는 것보다 효과적이지 못하다는 뜻입니다. 한번 따라서 연습해 보고 본인이 할 수 있도록 한 번씩 해보시길 바랍니다.
요약
캐드에서 객체선택 → CTRL + C → 엑셀에서 선택하여 붙여놓기(그림 선택) → 객체 자르기 → 수정하여 원하는 스타일 선택
캐드표 엑셀로 욺 기기
캐드표 엑셀로 욺 기기는 여러 가지 방법이 있지만 저는 캐드 드림플러스라는 프로그램을 사용합니다.
먼저 캐드 드림플러스를 설치 후, 보시면 좋겠습니다.
1. 드림플러스 명령어 CTE
드림플러스 설치 후 CTE를 누르면 창이 하나 나옵니다. 여기서 원하는 옵션을 클릭 후 확인버튼을 눌러줍니다.
2. 객체 선택

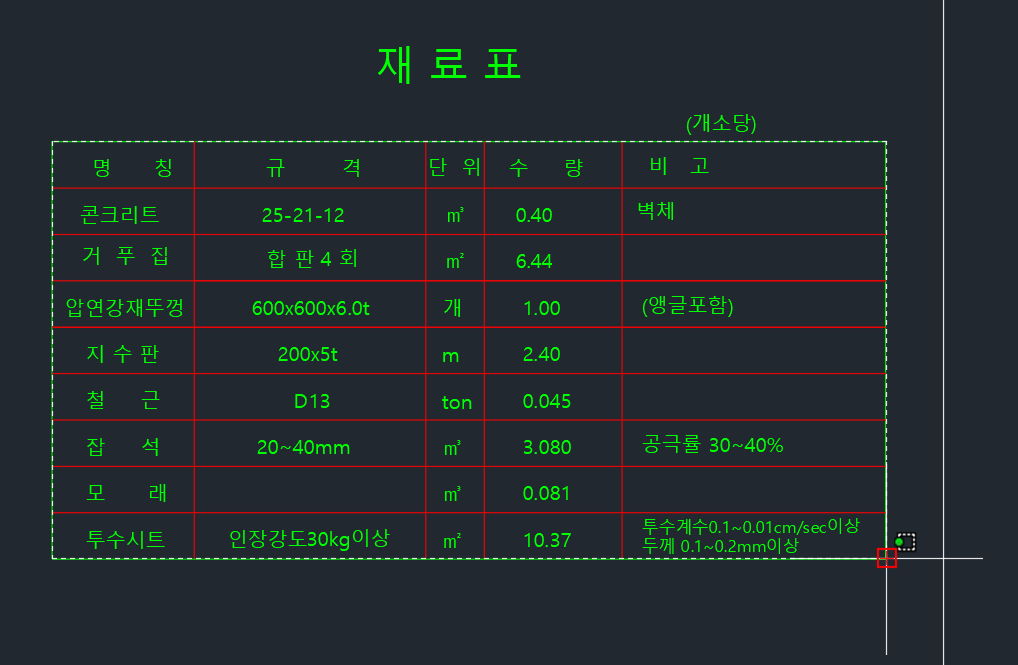

엑셀로 욺 기고 싶은 표를 선택해 줍니다.
3. 엑셀창에 이동
확인 버튼을 누르면 엑셀로 표가 복사됩니다.
마치며
이렇게 캐드도면과 표를 엑셀로 이동하는 방법에 대해 알아보았습니다.
제가 해본 방법 중 이제 제일 빠르고, 깔끔하게 표현이 되었습니다.
더 좋은 방법이 있으면 댓글로 남겨주시면 감사하겠습니다.
