드림플러스를 이용해 경계석 물량산출을 쉽고 빠르게 해 보겠습니다.
조경직 또는 토목직에서 많이 사용하는 방법입니다.
캐드 드림플러스를 이용해 산출을 할 것이며,
하나의 예시평면도를 가지고 물량산출을 할 예정입니다.
(캐드) 캐드다운, 드리플러스 구매 절차 및 설치 방법 (tistory.com)
(캐드)캐드다운, 드리플러스 구매 절차 및 설치 방법
건설업에 종사를 하게 돼면 오토캐드, zw캐드, z캐드 등 캐드는 필수적으로 사용하게 됩니다. 캐드 종류와 상관없이 명령어, 사용법은 각각 비슷하지만, 아직까진 오토데스크 회사의 캐드를 사용
build9418.tistory.com
시작하기 전 이번내용은 드림플러스를 이용한 경계석 물량산출이오니, 드림플러스를 설치 후 따라 해 보시길 바랍니다.
경계석 수량산출 하는 이유?
착공 후 경계석 발주를 위해 물량산출을 해야 합니다.
보통의 시공사의 경우 직선일 경우 R12 초과되면 직선으로 도면을 설계합니다.
곡돌일 경우 R12이하를 사용합니다. (시공사마다 다름)
경계석 곡돌을 많이 사용하게 되면 재료비, 노무비 등 공사비가 증가가 되며,
곡선구간을 직선으로 시공할 경우 공사비는 감소되나,
품질적, 미관적으로 보기 안 좋을 수 있습니다.
따라서, 발주 전 감독 또는 시공사와 협의를 해야 합니다.

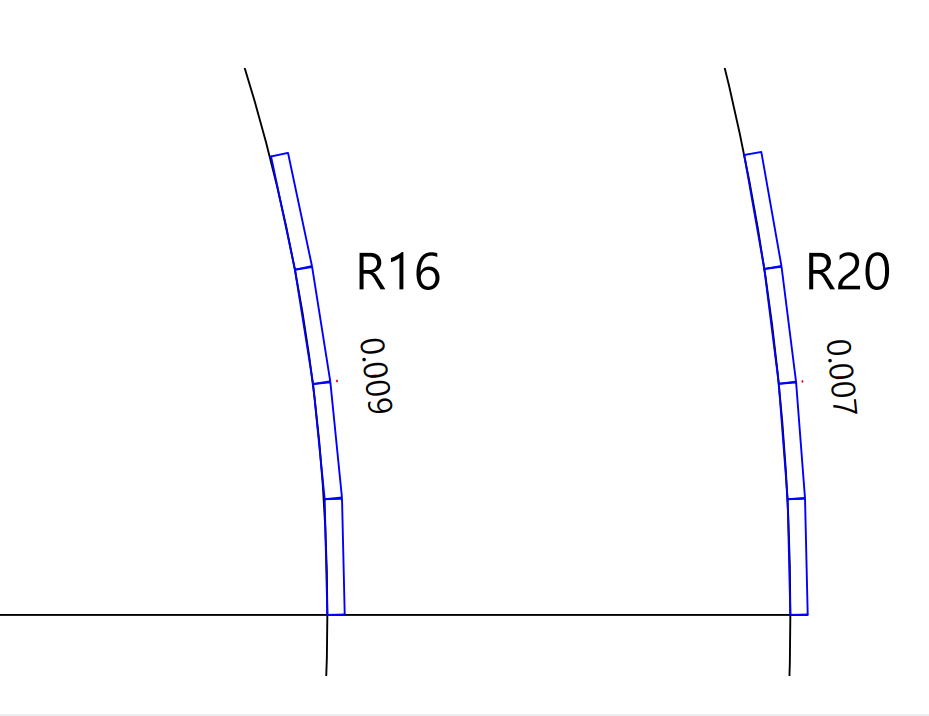

경계석 직선돌 기준으로 R8, R12, R16, R20를 시공 시 이런 모양이 나옵니다.
정확한 기준은 없지만 보통 R12M 이하를 곡돌로 발주를 합니다.
TIP!
경계석에서 불리는 R의 약자는 Radius입니다.
R8 경계석이라면 반지름이 8M인 경계석입니다.
조경직분들은 근원직경(R)이랑 했갈려하시는 분이 계서 말씀드립니다.
근원직경 Root의 약자이고 단위는 cm입니다.

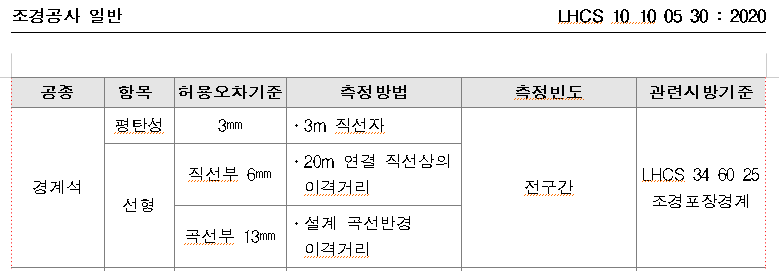

LH시방서 [LHCS 10 10 05 30 :2020] 경계석 시공오차의 기준입니다.
명령어 - LOL, LON, LOF
물량산출 전 먼저 알아야 명령어를 간단하게 설명드리겠습니다.

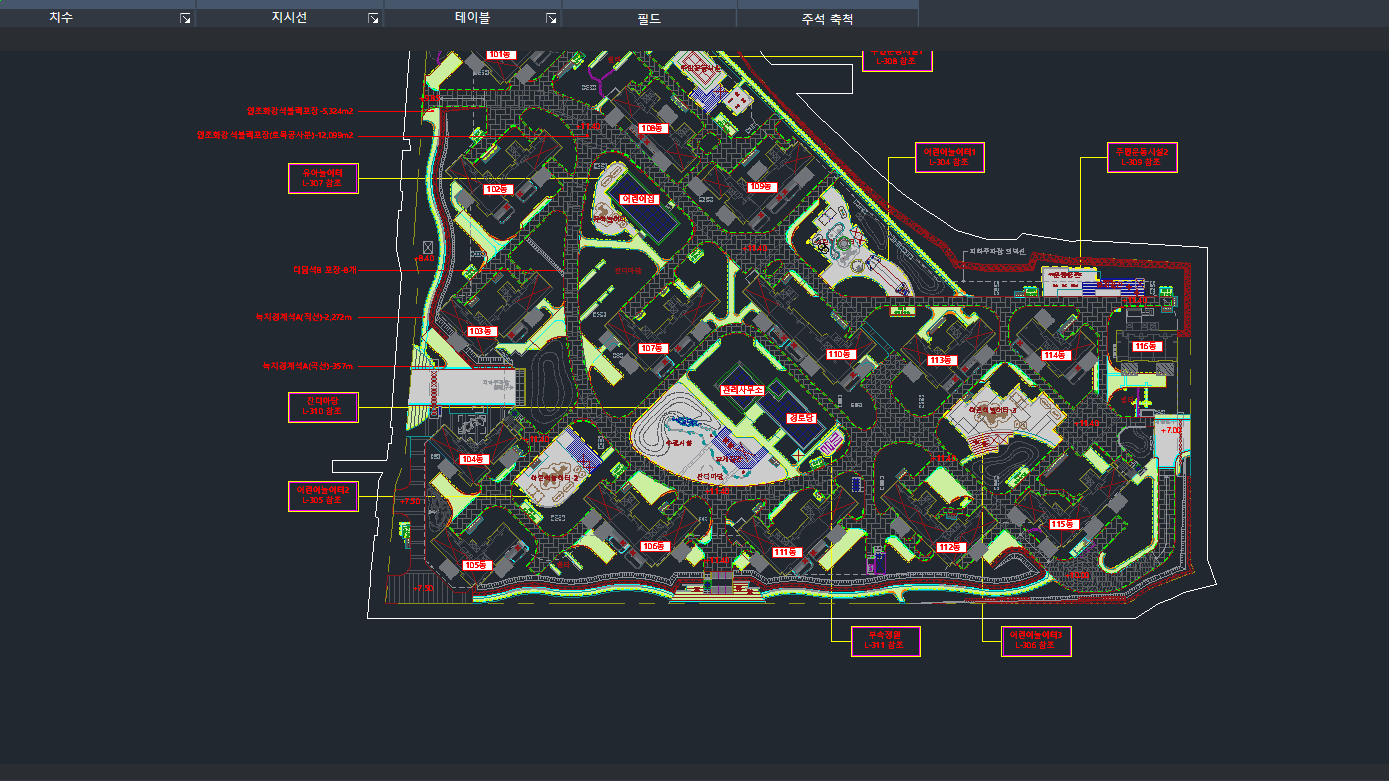

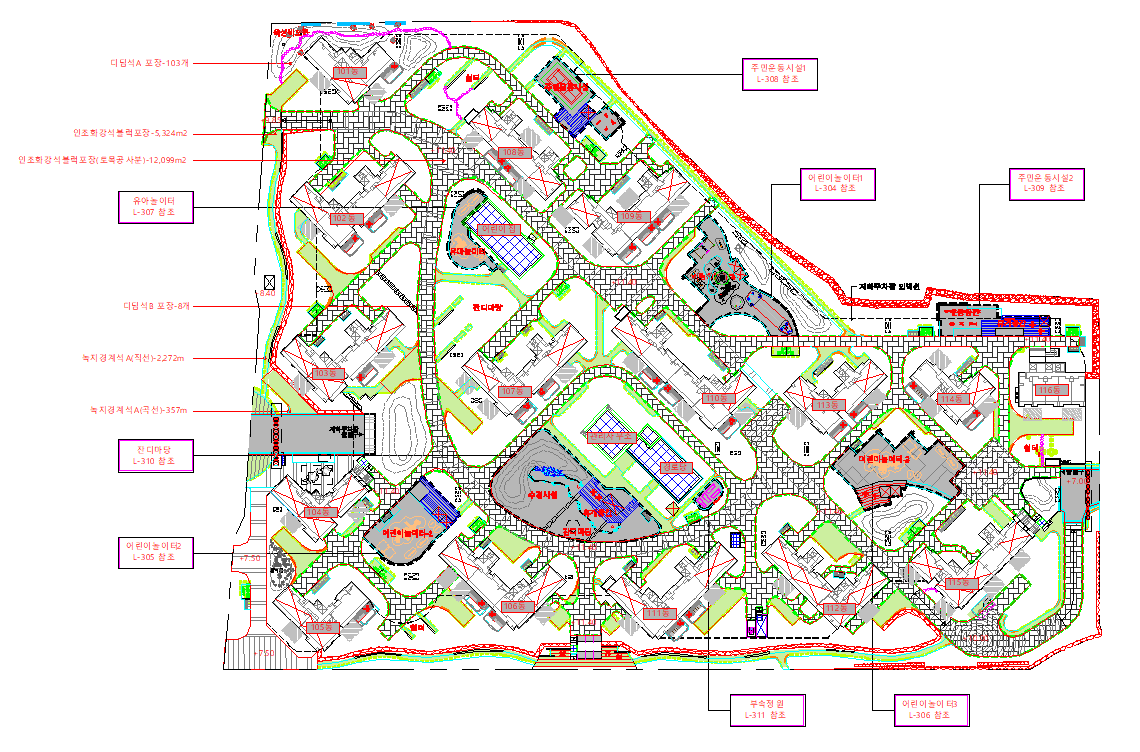

예전 아파트 공사 시공한 조경의 포장계획평면도입니다.
포장계획평면도는, 경계석, 보도블록, 모래막이, 고무칩, 인조잔디 등
조경 녹지구간을 제외 한 모든 포장 구간을 평면도 상으로 표현한 도면입니다.
1. 명령어 LOL
[원하는 레이어 선택] - [명령어 LOL] - [Space Bar]
이와 같이 키고 싶은 레이어를 제외하고(중복가능) 모든 레이어를 끌 수 있습니다.
시공 시 레이어 정리가 잘 되어있으면 아주 좋은 명령어이니
업무에 꼭 참고 바랍니다.
2. [명령어 LON], [명령어 LOF]
드림플러스 명령어 LON , LOF입니다.
LON - 모든 레이어 켜기(단, 동결된 레이어 제외)
LOF - 선택된 레이어 끄기
경계석 물량 산출 CLR
이제 직접적으로 경계석 물량 산출을 해보겠습니다.
1. 테두리 만들기
레이어를 하나 만들어 테두리 선을 만듭니다.

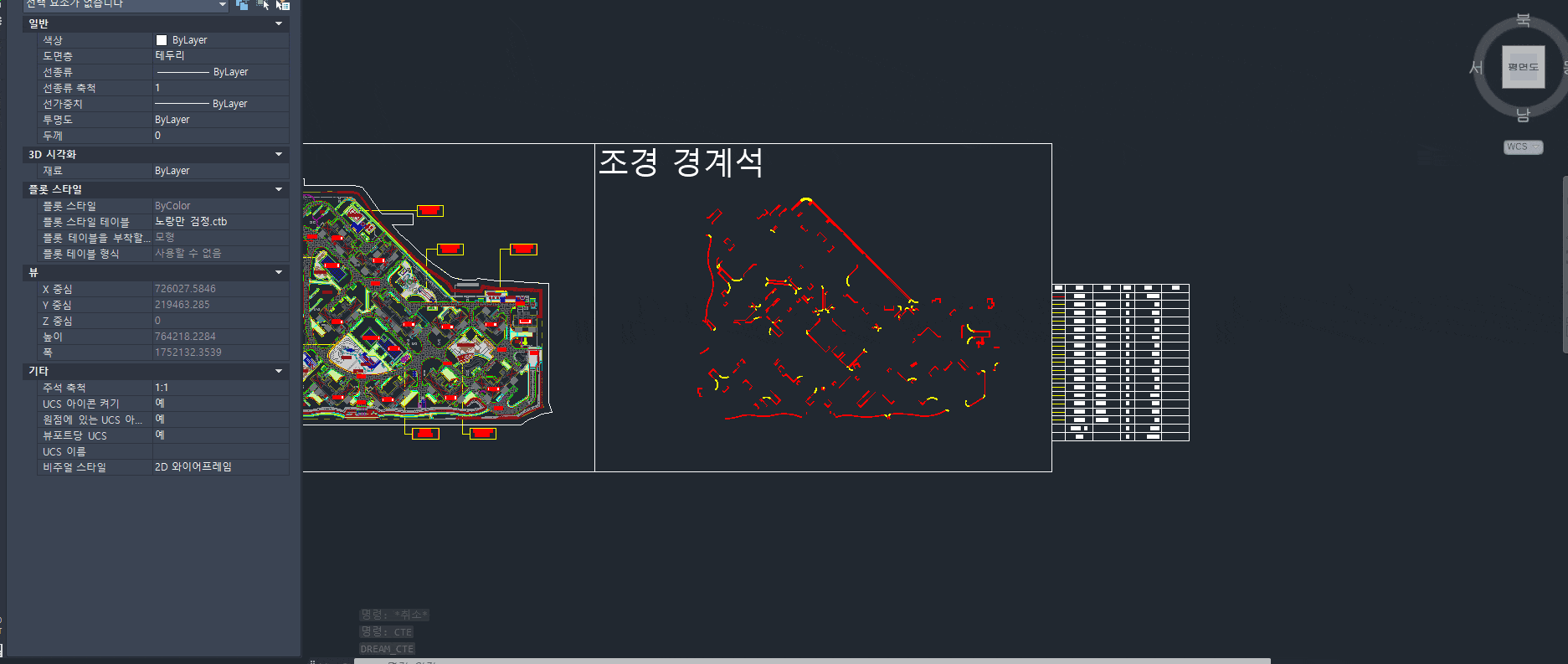

2. [LOL 경계석 직선, 곡선, 테두리] -> 옆 테두리 복사 -> [LON]으로 모든 레이어 켜기
새로 만든 테두리에는 조경경계석만 남아 있게 됩니다.

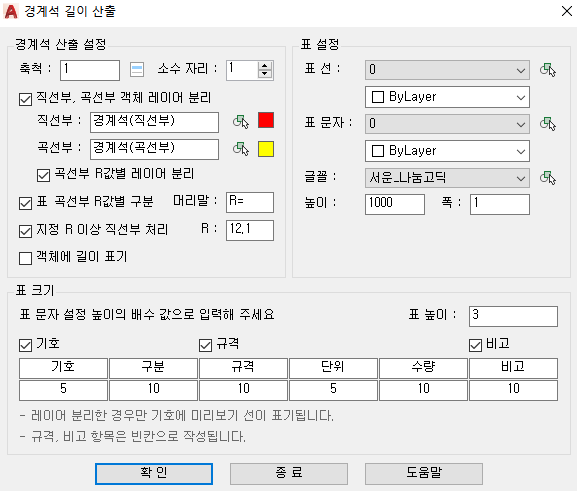

3. [명령어 CLR] -> [설정] -> 산출 원하는 범위 설정
예시도면은 축척이 1:1 도면입니다.
축척은 1:1로 하시고, 곡돌은 12.1R부터 지골로 산출하게 설정하였습니다.
명령어 하나로 물량산출이 편하게 할 수 있습니다.
4. 캐드표 엑셀로 불러오기 [명령어 CTE]
이렇게 하여 경계석 물량이 쉽게 산출하게 됩니다.
직선부
m2,305.9
곡선부R=5.0m3.9
곡선부 R=5.1 m3.6
곡선부 R=8.0 m127.9
곡선부 R=8.1 m25.2
곡선부 R=9.5 m14.9
곡선부 계
m357.6
| 규격 | 단위 | 수량 | 비고 |
| R=1.0 | m | 4.0 | |
| R=1.5 | m | 52.5 | |
| R=1.7 | m | 2.7 | |
| R=1.8 | m | 2.0 | |
| R=2.0 | m | 13.4 | |
| R=2.5 | m | 2.0 | |
| R=3.0 | m | 74.5 | |
| R=3.5 | m | 9.7 | |
| R=4.0 | m | 13.4 | |
| R=10.0 | m | 7.9 | |
| 총계 |
곡돌(R8.1, 5.1) 등 경계석 발주 시 대부분 0.5 단위로 하며,
엑셀로 변환 후 알맞은 물량을 발주해야 합니다.
TIP!
사용 전 알아둬야 할 내용이 있습니다.
프로그램상 어쩔 수 없는 부분이 있으니, 역 R은 계산을 따로 산출해야 합니다.
마치며
경계석 물량산출을 마무리하겠습니다. 모두 현장을 처음 들어가 소장님께서 경계석 물량 산출하라는 난감한 질 물을 한 번쯤 받아봤을 거라 생각합니다. 앞으로는 드림명령어 잘 활용하여 좀 더 발전하는 건설인이 되었으면 합니다.
앞으로 내역서, 일위대가, 측량 등 제가 아는 노하우를 설명드리겠습니다.
모두 발전되시길 바랍니다.
